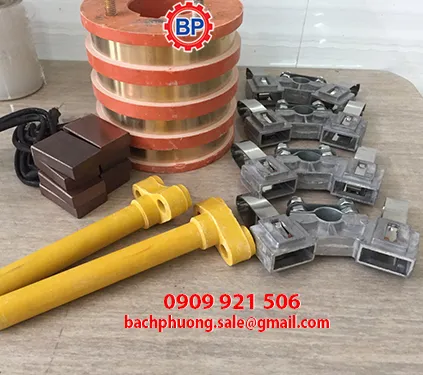

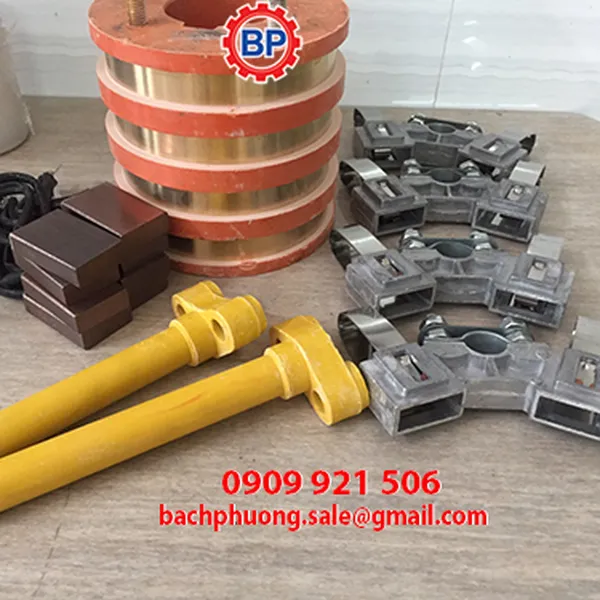

Cấu tạo Bộ cổ góp điện cầu trục:
- Vành cổ góp điện cầu trục có thiết dạng hình trụ được lắp ghép từ các vành đồng dẫn điện và các vành phíp cách điện, các vành đồng sẽ có một thanh la hay cây ty dùng để đấu điện.
- Giá đở chổi than có nhiều tần nhôm tưng ướng với vành đồng hoặc tần phíp được liên kết với nhau qua một cây phíp.
- Lá than cổ góp được sản xuất bằng chất liệu đồng và cacbon, có dây ra dùng để lấy điện.
Cổ góp điện cầu trục gồm có 3 loại:
Cổ góp điện cầu trục rãnh dương có thiết dạng hình trụ được lắp ghép từ các vành đồng dẫn điện và các vành phíp cách điện, các vành đồng sẽ có một thanh la hay cây ty dùng để đấu điện. nhưng phần rãnh đồng sẽ lồi ra so với rãnh phíp.

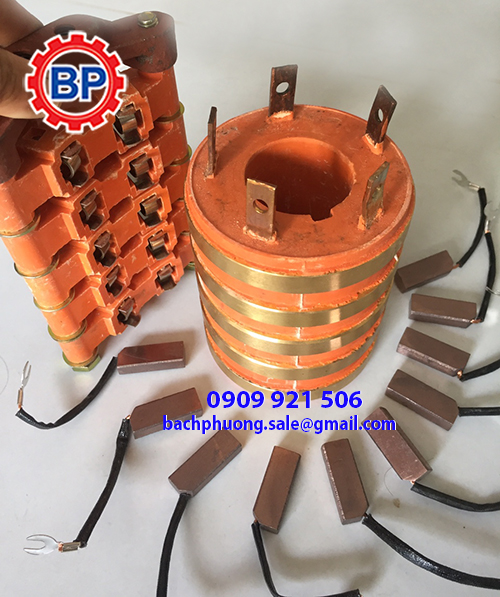

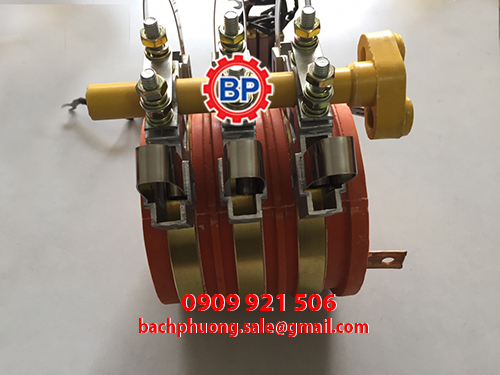

Cổ góp điện cầu trục rãnh dương
Cổ góp điện cầu trục rãnh âm cũng có thiết kế tương như cổ góp điện cầu trục rãnh dương nhưng vể phần các vành khác hơn là sẽ âm xuống so với rãnh phíp.

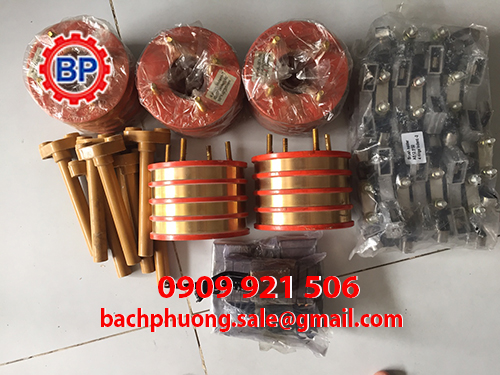

Cổ góp điện cầu trục rãnh âm
Cổ góp điện cầu trục hộp kín cũng tương tự như cổ góp điện thông thương, nhưng phần đặt biệt của Cổ góp điện cầu trục hộp kín phần giá đở chổi than được và phần vành góp được nhà sản xuất lắc đặt cố định vào nhau, và điều quan trọng hơn bên cổ góp có vỏ bọc cách điện tăng độ an toàn trong quá trình sử dung.

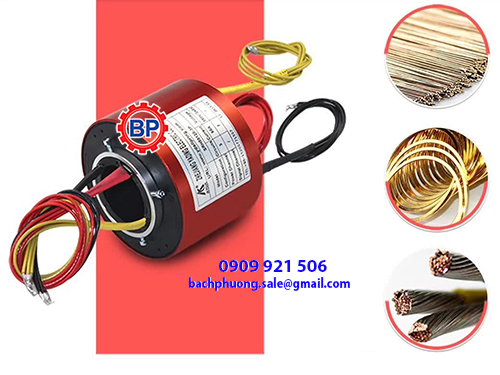

Cổ góp điện cầu trục hộp kín
Các loại cổ góp điện cầu trục thông dụng hiện có tại công ty:
|
SST |
Pha |
Loại rãnh |
Quy cách |
Đơn vị |
|
1 |
Cổ góp điện cầu trục 2 pha |
Rãnh dương |
20x50 |
mm |
|
2 |
Cổ góp điện cầu trục 2 pha |
Rãnh dương |
25x65 |
mm |
|
3 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
30x70x75 |
mm |
|
4 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
40x80x70 |
mm |
|
5 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
50x90x80 |
mm |
|
6 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
55x100x90 |
mm |
|
7 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
65x112x100 |
mm |
|
8 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
75x125x100 |
mm |
|
9 |
Cổ góp điện cầu trục 3 pha |
Rãnh dương |
85x140x125 |
mm |
|
10 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
20x50 |
mm |
|
11 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
25x65 |
mm |
|
12 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
30x70x75 |
mm |
|
13 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
40x80x95 |
mm |
|
14 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
55x110x108 |
mm |
|
15 |
Cổ góp điện cầu trục 4 pha |
Rãnh Âm |
60x140x130 |
mm |
|
15 |
Cổ góp điện cầu trục 4 pha |
Rãnh dương |
65x140x125 |
mm |
|
17 |
Cổ góp điện cầu trục 5 pha |
Rãnh Âm |
40x90x100 |
mm |
|
18 |
Cổ góp điện cầu trục 5 pha |
Rãnh dương |
60x110x140 |
mm |
|
19 |
Cổ góp điện cầu trục 6 pha |
Rãnh dương |
65x115x145 |
mm |
Ngoài những quy cách cổ góp điện cầu trục trên công ty còn có sản xuất theo nhu sử dụng , Quý khách có nhu cầu xin liên hệ 0909 921 506 để được tư vấn kỷ hơn.
Quý khách xem thêm: Cổ góp điện là gì <<< Bấm tại đây >>>
Cảm ơn Quý khách đã tin tưởng và sử dụng thiết bị do Công Ty Bách Phương cung cấp, chúc Quý Khách một ngày tốt đẹp.
